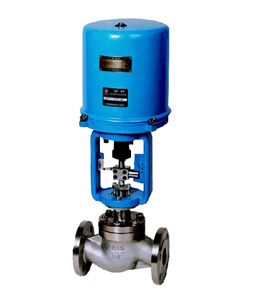

ZDLJP電子式單座調節閥
□結構特點和應用范圍
ZMAP型氣動薄膜單座調節閥是自動控制系統中最常用的氣動疏水閥，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；
c，連線簡單，閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構，具有體積小、重量輕、流量大、調節精度高等特點，適用于流量大，泄漏量要求嚴格的場合。
□技術參數和性能指標
●調節機構主要技術參數
|
公稱通徑mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
||||||
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
額定流量 系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
4.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
行程mm
|
16
|
25
|
40
|
60
|
|||||||||||
|
流量特性
|
直線、等百分比
|
||||||||||||||
|
公稱壓力MPa
|
0.6、1.6、4.0、6.4
|
||||||||||||||
|
工作溫度℃
|
-20～200，-40～200，-40～450
|
||||||||||||||
|
配電子式電動
執行機構型號 |
361LSA-08
361XSA-08 |
361LSA-20
361XSA-20 |
361LSB-30
361LXB-30 |
361LSB-50
361LXB-50 |
361LSC-65
361LXC-65 |
||||||||||
|
法蘭尺寸、型式
|
PN6、16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
|
||||||||||||||
|
閥體材質
|
HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
|
||||||||||||||
|
閥芯材質
|
1Cr18Ni9,0Cr18Ni12Mo2Ti
|
||||||||||||||
|
上閥蓋形式
|
普通式(常溫型)；熱片式(中溫型)
|
||||||||||||||
|
可調比
|
50：1
|
||||||||||||||
注：1、根據現場使用情況，可配防爆型執行機構。
2、可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●性能指標
|
項目
|
指標值
|
|
基本誤差%
|
±2.5
|
|
回差%
|
2.0
|
|
死區%
|
3.0
|
|
始終點偏差%
|
±2.5
|
|
額定行程偏差%
|
+2.5
|
|
允許泄漏量1/h
|
10-4×閥額定容量
|
