ZJHN型精小型氣動薄膜雙座調節閥
| ZJHN型精小型氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格要求的場合，廣泛應用于石油、化工 、制藥、冶金、電站、等工業部門，控制氣體、液體、蒸汽等介質。 |
一、閥體
| 閥體形式：直通雙座鑄造球型閥 公稱通徑：25~300mm 公稱壓力：PN1.6 4.0 6.4MPa 連接形式：法蘭式按JB78-59 JB79-59 材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
 |
二、上閥蓋
常 溫 型：-20℃~+200℃
散 熱 型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。
散 熱 型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。
三、閥內組件
閥芯型式：雙導向雙座柱塞型閥芯

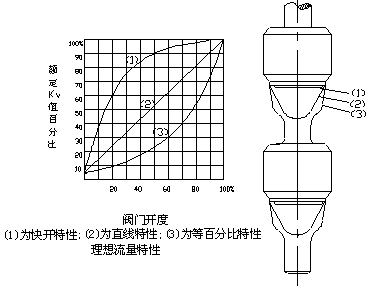

流量特性：線性特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
流量特性：線性特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、執行機構
| 型 式：多彈簧式薄膜執行機構 膜片材料：丁晴橡膠夾增強滌綸織物 彈簧范圍：0.02~0. 1、0.04~0.20MPa 供氣壓力：0.14 0.16 0.28MPa 氣源接頭：M10×1 環境溫度：-30~+70℃ |
 |
五、閥作用型式：氣——關式或氣——開式
附 件：定位器，手輪機構
性 能：（帶定位器）
泄 漏 量：小于額定流量系數Kv的0.5%
基本 誤差：±1.5%
回 差：1.5%
死 區：0.6%
始終點偏差：±1.5%
可 調 范圍：30:1
性 能：（帶定位器）
泄 漏 量：小于額定流量系數Kv的0.5%
基本 誤差：±1.5%
回 差：1.5%
死 區：0.6%
始終點偏差：±1.5%
可 調 范圍：30:1
六、流量系數Kv和行程、允許壓差
|
公稱通徑（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
閥座直徑(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流量系數Kv
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
行程(mm)
|
16
|
25
|
40
|
60
|
||||||||
|
允許壓差（MPa）
|
5.8
|
4.9
|
3.8
|
2.9
|
4.0
|
3.3
|
2.6
|
3.6
|
3.0
|
2.3
|
||
備注：閥開狀態允許壓差

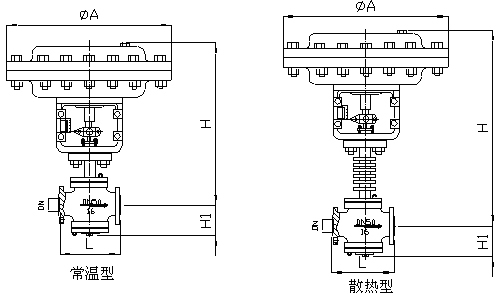

七、外形尺寸
|
公稱通徑
|
執行機構
|
H
|
ΦA
|
H1
|
L
|
|||
|
常溫型
|
散熱型
|
PN1.6
|
PN4.0
|
PN6.4
|
||||
|
25
|
ZHA22
|
498
|
648
|
285
|
117
|
185
|
190
|
205
|
|
32
|
ZHA22
|
501
|
651
|
285
|
120
|
200
|
210
|
220
|
|
40
|
ZHA22
|
522
|
691
|
285
|
139
|
220
|
230
|
240
|
|
50
|
ZHA22
|
530
|
699
|
285
|
144
|
250
|
255
|
265
|
|
65
|
ZHA34
|
645
|
815
|
363
|
188
|
275
|
285
|
295
|
|
80
|
ZHA34
|
661
|
835
|
363
|
208
|
305
|
310
|
325
|
|
100
|
ZHA34
|
687
|
887
|
363
|
220
|
350
|
355
|
370
|
|
125
|
ZHA34
|
1234
|
1444
|
363
|
270
|
410
|
425
|
440
|
|
150
|
ZHA45
|
1242
|
1492
|
470
|
280
|
450
|
460
|
475
|
|
200
|
ZHA45
|
1394
|
1654
|
470
|
320
|
550
|
560
|
570
|
八、型號編制說明
|
Z
|
J
|
H
|
N
|
25
|
P
|
G
|
B
|
|
自控閥門
|
執行機構：
|
執行機構：
|
閥門結構類型:
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
作用型式：
|
|
|
J：表示精小型
|
多彈簧氣動薄膜
|
P：表示單座
|
16：表示1.6MPa
|
C：表示碳鋼
|
G：中溫型常溫省略
|
K：表示氣開型
|
|
|
|
|
J：表示精小型
|
多彈簧氣動薄膜
|
P：表示單座
|
|
|
|
|
|
|
M：表示套筒閥
|
40：表示4.0MPa
|
|
|
|
|
|
|
|
|
64：表示6.4MPa
|
|
|
|
九、訂貨須知
1.產品型號與名稱 3.公稱壓力 5.閥體材質
7.介質種類和溫度范圍 9.控制信號
7.介質種類和溫度范圍 9.控制信號
