ZRSM型電子式電動套筒調節閥
| ZRSM型電子式電動套筒調節閥是由3810L系列電子式電動執行機構和套筒調節閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號AC單相電源線即可控制運轉，調節機構采用平衡式閥塞結構，具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差較大特點。使用于流量大，泄漏量要求不嚴格的場合。 |
一、主要技術參數與性能指標
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
閥座直徑dn (mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
額定流量系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
||||||||
|
允許壓差△MPa
|
≤公稱壓力MPa
|
||||||||||||
|
基本誤差%
|
±2.5
|
||||||||||||
|
回差%
|
2.5
|
||||||||||||
|
死區%
|
1.0
|
||||||||||||
|
始終點偏差%
|
±2.5
|
||||||||||||
|
額定行程偏差%
|
2.5
|
||||||||||||
|
允許泄漏量Q
|
Kv值的0.05%
|
||||||||||||
|
可調范圍
|
30:1
|
||||||||||||
|
公稱壓力 介質溫度 閥體材料 |
1.6MPa
|
常溫－20℃~＋200℃ 鑄鐵HT200
|
|||||||||||
|
4.0MPa
|
常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
||||||||||||
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|||||||||||||
|
6.4MPa
|
常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
||||||||||||
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|||||||||||||

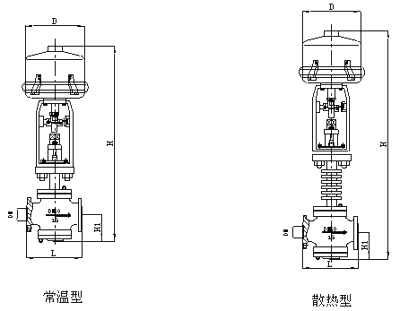

二、外形尺寸及附圖
|
公稱通徑（DN） |
L
|
H1
|
H
|
D
|
||
|
1.6MPa
|
6.4MPa
|
常溫
|
高溫
|
|||
|
25
|
185
|
200
|
110
|
669
|
822
|
225
|
|
40
|
220
|
235
|
131
|
838
|
991
|
225
|
|
50
|
250
|
265
|
131
|
850
|
1003
|
255
|
|
65
|
275
|
295
|
171
|
967
|
1126
|
255
|
|
80
|
300
|
320
|
189
|
984
|
1152
|
255
|
|
100
|
350
|
400
|
208
|
1026
|
1193
|
255
|
|
150
|
450
|
550
|
275
|
1360
|
1587
|
310
|
|
200
|
550
|
670
|
320
|
1440
|
1667
|
310
|
|
250
|
640
|
810
|
390
|
1649
|
1884
|
310
|
|
300
|
880
|
950
|
450
|
1760
|
1999
|
310
|
三、型號編制說明
|
Z
|
D
|
S
|
M
|
16
|
P
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門結構形式：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
|
|
D：表示PS系列
|
S：表示直程
|
M ：表示套筒閥
|
16：表示1.6MP
|
C：表示碳鋼
|
G：表示中溫型 溫省略
|
|
|
R： 表示3810系列
|
|
|
40：表示4.0MP
|
P：表示不銹鋼鑄鐵省略
|
|
|
|
H：表示DKZ系列
|
|
|
64：表示6.4MP
|
鑄鐵省略
|
|
|
|
C：表示ZAZ系列
|
|
|
|
|
|
四、訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質
6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
