ZAJQ型智能電動球閥
| ZAJQ型智能電動球閥采用一體化結構，與DTR電動執行機構相配，有輸入控制信號（4~20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。 |
一、閥體
形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、閥內組件
| 閥芯形式： O型閥芯 流量特性： 快開型 材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯 密封面材料：聚四氟乙烯、PPL、硬密封 |
 |
三、具有理想流量特性表
|
公稱通徑（DN）
|
不同開度角下的Kv值
|
||||||||
|
溫度
|
10o
|
20o
|
30o
|
40o
|
50o
|
60o
|
70o
|
80o
|
90o
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
35
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
8/0
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2543
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
四、執行機構
類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。
五、電動氣動偏芯旋轉閥規格參數
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數（Kv）
|
20
|
38
|
72
|
110
|
170
|
215
|
380
|
550
|
890
|
1400
|
2000
|
3580
|
5650
|
8100
|
|
可調動作范圍
|
0-90o
|
|||||||||||||
|
允許壓差△P
|
小于公稱壓力(1.6MPa)
|
|||||||||||||
|
泄漏量Q
|
按AP1598標準測試 無泄漏
|
|||||||||||||
|
環境溫度℃
|
-20~60℃
|
|||||||||||||
|
基本誤差
|
±2.5%
|
|||||||||||||
|
回差
|
±2.5%
|
|||||||||||||
|
死區
|
1%
|
|||||||||||||
|
可調范圍
|
250：1
|
350：1
|
||||||||||||
|
配用執行機構
|
PSQ101, 381RSA-05DTR-05
|
DTR-10 PSQ201, DTR-20381RSC-30
|
DTR-40381RSC-50
|
PSQ701DTR-60
|
||||||||||

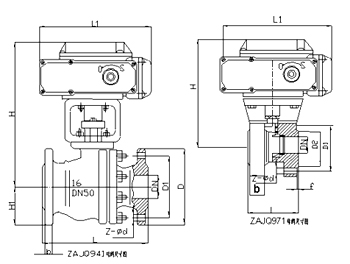

六、ZAJQ941型電動球閥外形尺寸
|
公稱通徑DN
|
L
|
D
|
H
|
L1
|
D1
|
b
|
Z-?d
|
H1
|
L2
|
|
壓力
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
|
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
|
|
|
15
|
130/130/130
|
95
|
275
|
157
|
65
|
14/16/16
|
4-14
|
48
|
208
|
|
20
|
140/140/140
|
105
|
280
|
157
|
75
|
14/16/16
|
4-14
|
53
|
208
|
|
25
|
150/150/150
|
115
|
287
|
157
|
85
|
14/16/16
|
4-14
|
58
|
208
|
|
32
|
165/165/180
|
135
|
384
|
208
|
100
|
16/18/18
|
4-18
|
68
|
208
|
|
40
|
180/180/200
|
145
|
312
|
208
|
110
|
16/18/18
|
4-18
|
73
|
208
|
|
50
|
200/200/220
|
160
|
325
|
208
|
125
|
16/20/20
|
4-18
|
80
|
208
|
|
65
|
220/220/250
|
180
|
335
|
256
|
145
|
18/22/22
|
4-18/8-18/8-18
|
90
|
256
|
|
80
|
250/250/280
|
195
|
365
|
256
|
160
|
20/22/22
|
8-18
|
98
|
256
|
|
100
|
280/280/320
|
215/230/230
|
400
|
256
|
180/190/190
|
20/24/24
|
8-18/8-23/8-23
|
120
|
256
|
|
125
|
320/320/400
|
245/270/270
|
420
|
256
|
210/220/220
|
24/28/30
|
8-23/8-25/8-25
|
140
|
256
|
|
150
|
360/360/400
|
280/300/300
|
440
|
256
|
240/250/250
|
24/28/30
|
8-23/8-25/8-25
|
167
|
256
|
|
200
|
400/400/550
|
335/360/375
|
470
|
256
|
295/310/320
|
26/34/38
|
12-23/12-25/12-30
|
210
|
256
|
|
250
|
630 750
|
405 470
|
545
|
380
|
|
|
|
|
|
|
300
|
750 870
|
460 530
|
580
|
380
|
|
|
|
|
|
七、ZAJQ971超短型電動對夾式球閥外形尺寸
|
公稱通徑DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
L1
|
Z-?d
|
|
15
|
35
|
275
|
90
|
65
|
45
|
14/16
|
2
|
157
|
4-12
|
|
20
|
38
|
280
|
100
|
75
|
55
|
14/16
|
2
|
157
|
4-12
|
|
25
|
42
|
287
|
110
|
85
|
65
|
14/16
|
2
|
157
|
4-12
|
|
32
|
50
|
297
|
130
|
100
|
78
|
16/18
|
2
|
208
|
4-16
|
|
40
|
60
|
312
|
145
|
110
|
85
|
16/18
|
3
|
208
|
4-16
|
|
50
|
70
|
325
|
160
|
125
|
100
|
16/20
|
3
|
256
|
4/8-16
|
|
65
|
95
|
335
|
180
|
145
|
120
|
18/22
|
3
|
256
|
4/8-16
|
|
80
|
118
|
365
|
190
|
160
|
135
|
20/22
|
6
|
256
|
8-16
|
|
100
|
140
|
400
|
215/230
|
210/220
|
155/160
|
20/28
|
3
|
256
|
8-16/20
|
|
125
|
175/195
|
420
|
245/270
|
210/220
|
185/188
|
24/28
|
3
|
256
|
8-16/24
|
|
150
|
210/260
|
440
|
280/300
|
240/218
|
210/218
|
24/28
|
3
|
256
|
8-20/24
|
注：表中數據XX/XX表示壓力：1.6MPa/2.5MPa
八、ZAJQ911型三片式電動絲扣式球閥外形尺寸
|
 |
九、型號編制說明
|
Z
|
A
|
J
|
Q
|
9
|
41
|
F
|
25
|
C
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門代號：
|
傳動方式：
|
連接形式：
|
密封面材料：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
|
|
D：表示PS系列
|
J：角行程
|
Q：表示球閥
|
9表示電動
|
41：表示法蘭
|
F：表示四氟乙稀
|
16：表示1.6MPa
|
C：表示碳鋼
|
G：表示中溫型
|
|
|
R：表示3810系列
|
S：直行程
|
D：表示碟閥
|
6：表示氣動
|
11：表示絲扣
|
H：表示金屬硬密封
|
25：表示2.5MPa
|
P：表示不銹鋼
|
常溫省略
|
|
|
A：DTR系列
|
|
V：表示凸輪繞曲閥
|
|
71：表示對夾式
|
|
40：表示4.0MPa
|
S：表示塑料
|
|
|
|
|
|
|
|
|
|
64：表示6.4MPa
|
F46：表示閥體襯四氟
|
|
十、訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質
